DGC-2013

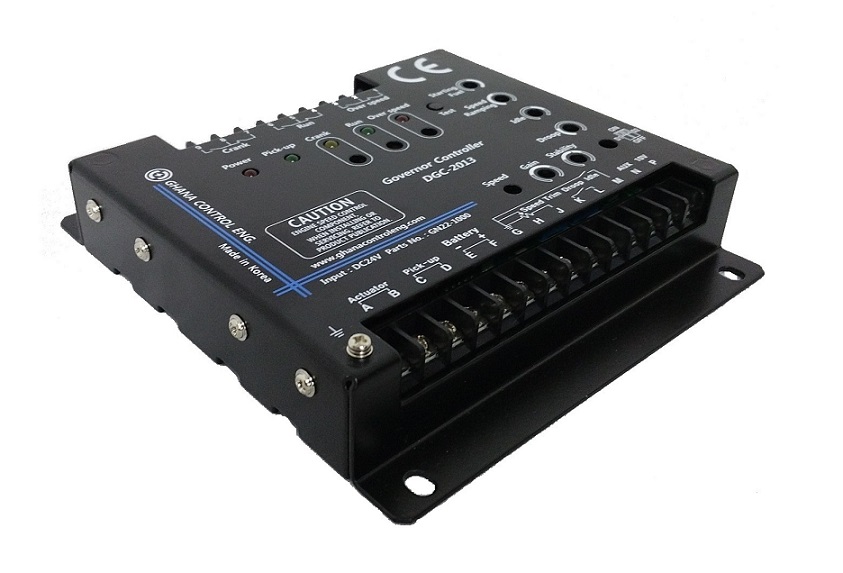

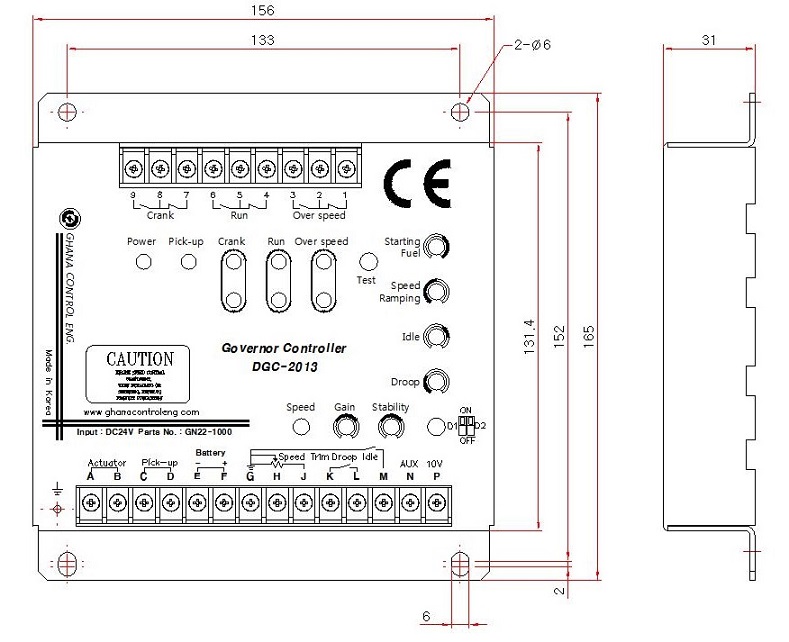

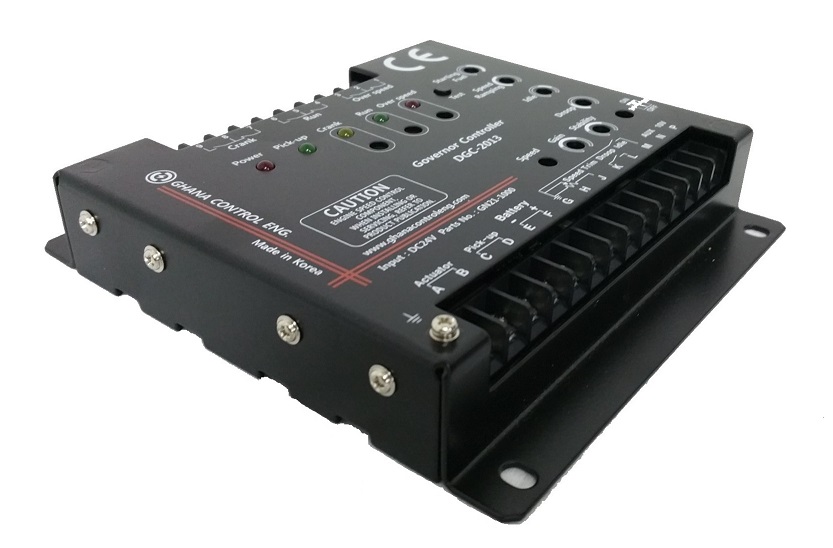

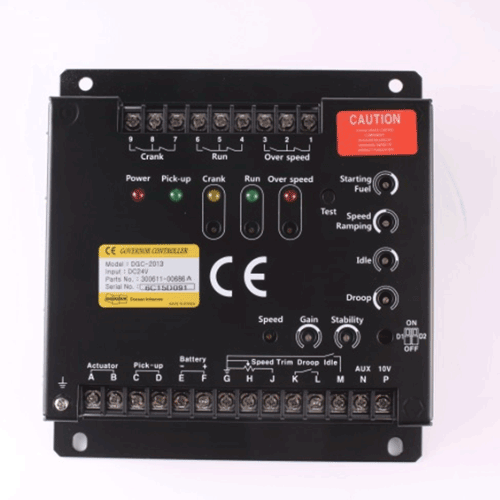

DGC-2013 (아날로그 가버너 콘트롤러)
특징 | |
---|---|
- PID 속도제어 - 단독 또는 병렬 운전 가능 - 5개의 표시 LED (전원/Pickup/Run Speed/Idle speed/Over Speed) - 3개의 릴레이 출력(Over Speed/Crank Speed/Run Speed - Droop운전 기능 - 외부 저항 연결(ADJ)에 의한 속도조절 기능 - 외부 전압 입력(AUX)으로 속도조절 기능 - Over Speed Setting으로 자동정지 기능 |
|
사용환경 | |
온도 | -20 ~ 80℃ |
습도 | 0 ~ 98% |
출력사양 | |
Actuator control(A-B) | 120W ( DC24V/5A , DC12V/10A) |
Relay Output(1~9) | AC250V/10A, DC100V/5A |
LED Display | Power/PickUp/Crank/Run/OverSpeed |
제어사양 | |
Single Turn Volume | Gain/Stability/Droop/Idle/Speed Ramping/Starting Fuel |
Multi Turn Volume | Speed/Crank LED/Run LED/Over Speed & LED |
External resistor speed control | 1k/900Hz, 5k/2400Hz, 10k/3000Hz, 25k/3500Hz, 50k/3700Hz |
External voltage speed control | a variance of 200RPM(number of teeth in the gear : 160) |
입력사양 | |
Voltage(E-F) | DC 12V ~ 32V |
Pick Up(C-D) | AC 3V 0r higher |
Droop control (K-L) | Open/ Short |
Speed control(G-J) | resistance value (see control spec.) |
Speed control(G-N) | DC -3V~3V |
인증 : CE
매뉴얼 : 자료실에 등록
